Спиральный теплообменник

Свяжитесь с нашим специалистом

Спиральный теплообменник  представляет собой эффективное, компактное устройство для передачи тепла между двумя средами.

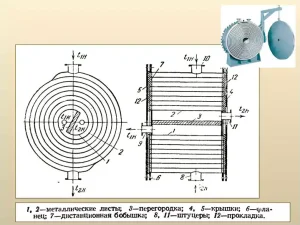

Это теплообменник, в котором поверхность нагрева образуется двумя тонкими металлическими листами, приваренными к разделительной перегородке (керну) и свёрнутыми в виде спиралей. Спиральные теплообменники – аппараты, состоящие из 2-х каналов прямоугольного сечения, образованных свернутыми в спирали двух листов металла. Листы служат поверхностями теплообмена. Внутренние концы спиралей соединены разделительной перегородкой, а расстояние между ними фиксируется штифтами.



Принцип работы

Спиральный теплообменник представляет собой эффективное устройство для передачи тепла между двумя средами. Они состоят из двух параллельных спиралей, связанных друг с другом. Теплообменник может быть изготовлен из различных материалов, таких как нержавеющая сталь или медь, что обеспечивает его прочность и долговечность.

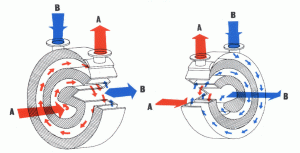

Принцип работы спирального теплообменника основан на протекании теплоносителя через спирали. Один поток жидкости проходит по одной спирали, в то время как второй поток идет по второй спирали. При этом, жидкости не смешиваются, а тепло передается через стенки спиралей.

Теплообмен происходит благодаря разнице температур между двумя потоками. Горячий поток отдает свою энергию холодному потоку, и в результате оба потока имеют более равные температуры. Таким образом, спиральные теплообменники позволяют эффективно использовать тепло и поддерживать желаемую температуру в системе.

Применение
Спиральные теплообменники широко используются в различных отраслях промышленности и энергетики. Они применяются в системах теплоснабжения, кондиционирования воздуха, охлаждения и обогрева жидкостей и газов, пищевой химической промышленности и энергетике.

Достоинства спирального теплообменника:  компактность, пониженное по сравнению с кожухотрубными, многоходовыми теплообменниками гидравлическое сопротивление.

Имеются в наличии НА СКЛАДЕ г. Минск: СПТ 15 м.кв -6 шт.

Спиральный теплообменник  — 6 шт.

Площадь теплообмена — 15 м.кв;

Ширина ленты теплообмена  — 610 мм;

Ширина каналов  — 12/14 мм;

Толщина ленты теплообмена  — 3 мм;

Материал — пищевая нержавеющая сталь.

Максимальное давление — 0.75MPa.

Проведем расчет параметров спирального теплообменника, поможем в подборе, произведем поставку и монтаж.

Техническую документацию и презентации смотри ниже:

Смотри технический паспорт 1

Смотри технический паспорт 2
